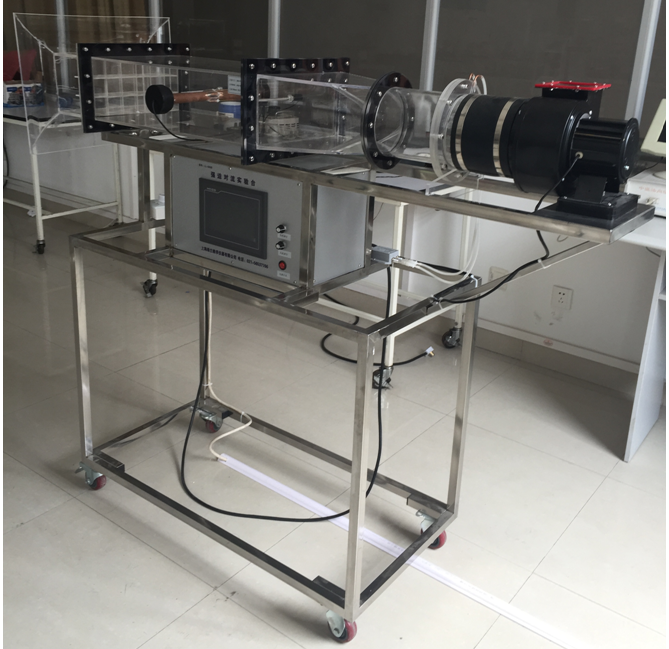

SB-QDR強迫流動單管管外放熱系數測試裝置（數據采集型）
一、實驗目的：
1、測量空氣橫向流過單管表面的平均表面?zhèn)鳠嵯禂?span>h，并將實驗數據整理成準則方程式。
2、學習測量風速、溫度、熱量的基本技能，了解對流放熱的實驗研究方法。
二、技術參數：
1、測溫傳感器：DS18B20,測溫范圍-55-+127℃；
2、差壓傳感器: MPX10DP,量程0-10Kpa
3、電流互感器:SX-5DK﹐0-5A；
4、離心風機：電壓220V，功率85W，轉速1400r/min；
5、虛擬仿真系統界面、歷史數據報表界面、歷史曲線界面；
6、顯示屏:彩色觸摸式液晶顯示屏，顯示所有采集數據；
7、溫度傳感器，精度±0.5℃。
8、顯示各測試點的溫度：進風溫度、出風溫度、加熱1溫度、加熱2溫度、加熱3溫度、加熱4溫度、室內溫度；
9、設備外形尺寸：1800×500×1400mm。
三、系統配置：
|
序號 |
主機（部件、配件等）名稱 |
型號、規格 |
數量 |
|
1 |
風洞材質 |
有機玻璃 |
1套 |
|
2 |
實驗管 |
紫銅 |
1套 |
|
3 |
電加熱器 |
功率：90W |
1套 |
|
4 |
測溫傳感器 |
優質數字信號傳感器，精度±0.5℃
型號：DS18B20
美國、達拉斯 Dallas 半導體公司 |
7套 |
|
5 |
彩色觸摸屏 |
型號：TPC7062TX
嵌入式一體化
尺寸：7寸 |
1套 |
|
6 |
數據采集模塊 |
SB75 |
1套 |
|
7 |
功率模塊 |
SX48 |
1套 |
|
6 |
壓差傳感器 |
精度：0.25級 |
1套 |
|
7 |
離心風機 |
型號：150FLJ7 |
1套 |
|
11 |
實驗臺 |
材質：不銹鋼
移動性：可移動
長度：1.6m 寬度：0.5m |
1臺 |
|
