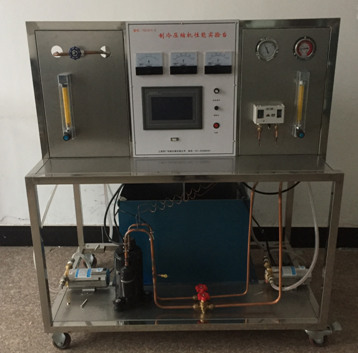

SB-506R制冷壓縮機性能實驗臺(數據采集型)

一、主要用途:
可測制冷量、功率和計算制冷系數,并可進行熱平衡計算。
二、主要參數:
1、電壓等級 AC220V,額定功率 3KW,制冷量 632Kcal/n;
2、循環水泵:流量18L/min,揚程15m;
3、轉子流量計流量范圍16~100L/h,精度2.5級;
4、全封閉制冷壓縮機:工質R22,制冷量632Kcal/h;
5、控制系統:PLC控制;
6、顯示操作:10寸彩色觸摸屏。
7、外形尺寸:1100×750×1250mm
三、主要配置:
|
			 序號  |
			 名 稱  |
			 規格型號  |
			 數量  |
|
				 1  |
				 制冷壓縮機  |
				 SG173  |
				 1套  |
|
				 2  |
				 冷凝器  |
				 SB35  |
				 1套  |
|
				 3  |
				 蒸發器  |
				 SB36  |
				 1套  |
|
				 4  |
				 節流閥  |
				 304不銹鋼  |
				 1套  |
|
				 5  |
				 水泵  |
				 2臺  | |
|
				 6  |
				 水箱  |
				 1套  | |
|
				 7  |
				 轉子流量計  |
				 LZB-10  |
				 2只  |
|
				 8  |
				 高低壓控制器  |
				 1套  | |
|
				 9  |
				 干燥過濾器  |
				 083S  |
				 1套  |
|
				 11  |
				 儲液罐  |
				 1HP  |
				 1套  |
|
				 12  |
				 電流表  |
				 44L1  |
				 1只  |
|
				 13  |
				 電壓表  |
				 44L1  |
				 1只  |
|
				 14  |
				 壓力表  |
				 高壓3.6MPa 低壓1.8 MPa  |
				 1套  |
|
				 15  |
				 溫度傳感器  |
				 DS18B20  |
				 8套  |
|
				 16  |
				 彩色觸摸屏  |
				 嵌入式、10寸  |
				 1套  |
|
				 17  |
				 數據采集模塊  |
				 SB75  |
				 1套  |
|
				 18  |
				 實驗臺  |
				 不銹鋼、可移動  |
				 1套  |
