2022年4月27日

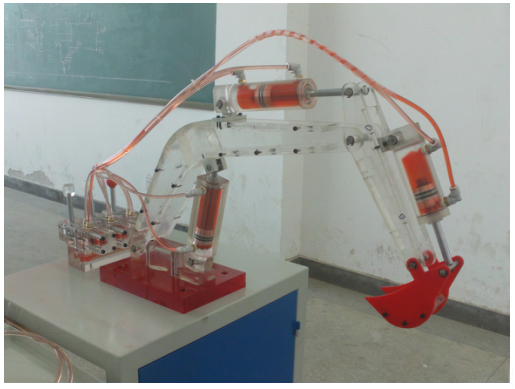

SB-TMWJ透明挖掘機實訓臺
一、透明挖掘機實訓臺主要參數:
1.透明挖掘機實訓臺外型尺寸：1000mm×500mm×1500mm(展開尺寸)
2.透明挖掘機實訓臺主要組成:
實訓臺主要由底柜,透明大臂,透明斗桿,透明挖斗(紅色),透明油缸,透明集成閥島,透明手動換向閥,透明電磁閥,旋缸馬達,減速器等成
3.工作額定壓力：1.0mpa
二、透明挖掘機實訓臺特點：
透明挖掘機液壓試驗臺可模擬真實挖掘機的挖掘作業動作:挖斗大臂升起－斗桿縮回－挖斗-旋轉-大臂下降－斗桿伸出－開斗等挖掘
,卸料等各種動作。可執行元件采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
三、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控制系統原理學習與分析；
3、挖掘機仿真作用、鏟斗和斗桿復合進行工作實訓；
4、回轉作業，動臂提升同時平臺回轉；
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度；
6、返回、平臺回轉、動臂和斗桿配合回到挖掘開始位置；
五、透明挖掘機實訓裝置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
實訓桌 |
500*500*1000 |
1只 |
|
2 |
舉升油缸 |
透明件 |
1只 |
|
3 |
彎臂油缸 |
透明件 |
1只 |
|
4 |
挖斗油缸 |
透明件 |
1只 |
|
5 |
三位四通手動換向閥 |
透明件 |
3只 |
|
6 |
三位四通電磁換向閥 |
透明件 |
1只 |
|
7 |
集成閥島 |
透明件 |
1只 |
|
8 |
減速器 |
速比1:3:4 |
1只 |
|
9 |
旋轉馬達 |
透明件 |
1只 |
|
6 |
彎臂 |
有機玻璃件 |
1個 |
|
7 |
直臂 |
有機玻璃件 |
1個 |
|
8 |
挖斗 |
有機玻璃件 |
1個 |
|
11 |
限位開關 |
電感式 |
2只 |
|
12 |
附件 |
油管,接頭,電插頭等 |
1套 |
|
13 |
油箱 |
|
1套 |
|
14 |
泵組 |
|
1套 |
|
