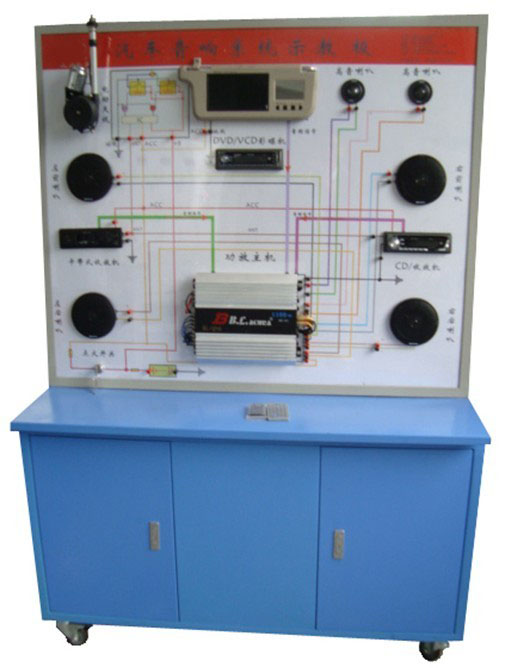

汽車音響系統示教板
汽車音響系統示教板簡介
選用汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統實物，展示汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的結構與原理；面板上繪有完整的音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）總成、左前車門揚聲器、右前車門揚聲器、左后車門揚聲器、右后車門揚聲器、汽車功放、低音炮、音響功放、自動天線、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）功能特點
1．操縱開關及按鈕，可真實演示汽車音響（含收音機、DVD機、CD/VCD機、卡帶式收錄機）系統的工作過程。
2．數顯表顯示電壓值；
3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示工作元器件狀態；
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
（四）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
|
