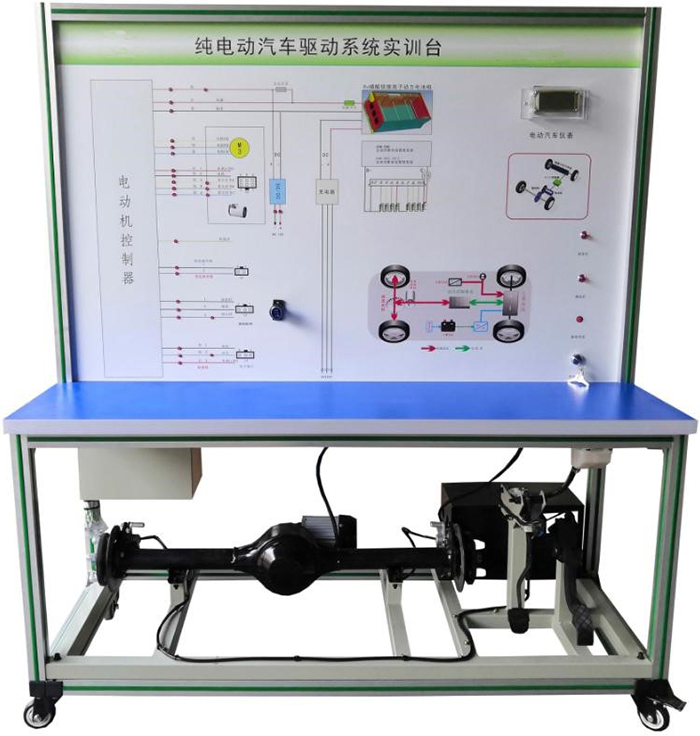

SBQC-XNY-059純電動汽車驅動系統實訓臺
一、產品功能
采用純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。適用于學校對純電動汽車驅動系統的教學需要。
二、功能特點
1.真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油。
3.實訓臺面板上安裝有汽車儀表，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3.動力電池：36V
四、基本配置(每臺)
檢測控制面板、組合儀表、點火開關、ABM-BMU主動均衡電池管理系統、電機控制器、充電接口、VCU整車控制器接口、DC-DC轉換器、HV磷酸鐵鋰離子動力電池組、無刷直流電機驅動系統、半軸剎車系統、檔位開關、油門控制裝置、直流接觸器、動力電池組充電機、電源總開關、智能化故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)。
