SB-980C型加工中心上下料機器人工作站
一、概述
本設備以工業機器人與數控加工中心為核心，將機械、氣動、運動控制、有機地進行整合，結構模塊化，使數控機床上下料環節取代人工完成工件的自動裝卸功能，主要適應對象為大批量、重復性強或是工件重量較大以及工作環境具有高溫、粉塵等惡劣條件情況下使用。具有定位精確、生產質量穩定、減少機床及刀具損耗、工作節拍可調、運行平穩可靠、維修方便等特點。為了方便實訓教學，系統進行了專門的設計，可以完成各類機器人單項訓練和綜合性項目訓練，可完成各類機器人單項訓練和綜合性項目訓練�？梢赃M行六軸機器人示教、定位、工件自動抓取、上料、下料、裝卡、工件移位翻轉、工件轉序加工等等訓練。

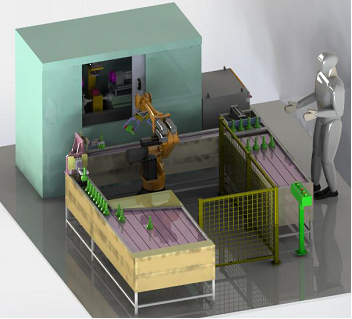

參考圖片
二、技術性能
1. 輸入電源：三相五線～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
3. 裝置容量：＜20kVA
4. 實訓平臺尺寸：4000mm×3500mm×1500mm
5. 安全保護：具有漏電保護，安全符合國家標準
三、設備結構與組成
1、工業機器人本體上海STEP品牌SA1800型
1) 具有6個自由度，串聯關節型工業機器人
2) 安裝方式包括地面安裝、掛裝、倒裝
3) 最大的工作半徑為1818mm
4) 有效負載8kg
5) "重復定位精度±0.05mm"
6) 機器人防護等級IP40
7) 機器人本體重量160kg
8) 第1軸工作范圍為+165°/-165°，最大旋轉速度150°/s
9) 第2軸工作范圍為+155°/-90°，最大旋轉速度150°/s
10)第3軸工作范圍為+80°/-190°，最大旋轉速度160°/s
11) 第4軸工作范圍為+185°/-185°，最大旋轉速度360°/s
12) 第5軸工作范圍為+120°/-120°，最大旋轉速度320°/s
13) 第6軸工作范圍為+360°/-360°，最大旋轉速度360°/s
2、工業機器人控制器上海STEP品牌SRM1000型
1) 整體尺寸224mm×124mm×57mm
2) 重量 1.2kg
3) 防護等級IP20
4) 采用SRL工業機器人語言編程
5) 包含StepArcWelding弧焊工藝包
6) 包含數字量輸入輸出模塊、模擬量輸出模塊
7) 額定電源電壓為24DCV±10%，頻率為50HZ
8) 工作環境溫度0℃-60℃
9) "支持EtherCAT、CANopen、DeviceNet、Profibus DP工業總線 "
10) Atom 雙核處理器
11) CFast存儲
12) 提供EtherNet、RS232/485接口
3、工業機器人示教器上海STEP品牌SRPT1000型
1) 8英寸電阻觸摸屏
2) 整體尺寸480mm×245mm×65mm
3) 重量 2.4kg
4) 支持多按鍵、觸摸屏操作
5) 可通過USB接口直接存儲與讀取應用程序
6) 包含8米線纜
7) 支持USB HOST、USB OTG、Ethernet接口
8) 安全操作：支持急停、三位使能
9) 抗干擾能力：符合《GBZ 19397-2003 工業機器人電磁兼容性試驗方法和性能評估準則 指南》
10) 7英寸電阻觸摸屏
11) 整體尺寸252mm×240mm×114mm重量1.25kg
12) 可通過觸摸屏操作
13) 可通過USB接口直接存儲與讀取應用程序
14) 可國際通用，所有功能均已固化在軟件之中
4、工業機器人底座
材料采用碳鋼焊接拼裝整體尺寸為1000mm×1000mm×185mm表面噴漆
5、電氣控制柜
控制柜整體尺寸為650mm×590mm×900mm
額定輸入電壓400VAC ± 10% / 50～60Hz
最大電流16A
最大容量30KVA
重量約150kg
防護等級IP53
電氣控制設備保證使用壽命和設備安全
系統周邊設備控制組件
6、VMC600L立式加工中心
X、Y、Z三軸伺服直聯控制半閉環立式加工中心，三軸均為鋼球滾動直線導軌，導軌負載大、跨距寬、精度高， XY Z向為35MM重載，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。可配第四旋轉軸，以滿足特殊零件的加工要求。
1）主要技術參數
① 行程
|
行程X軸 ： |
600mm |
|
Y軸: |
380mm |
|
Z軸: |
480mm |
|
主軸端面至工作臺面距離: |
110-590mm |
|
主軸中心至主柱導軌面距離: |
470mm |
② 工作臺
|
工作臺面尺寸 |
900×400mm |
|
最大承重 |
400kg |
|
T型槽寬度 |
18 |
|
T型槽數量 |
3 |
③主軸
|
錐度規格 |
BT40 |
|
主軸轉速（可選配） |
8000 |
|
主軸電機 |
5.5kw |
④刀具
最大刀具直徑（鄰空）：φ80/φ150mm
最大刀具長度：300mm
最大刀具重量：6kg
⑤快速位移
|
X、Y軸快速移動速率 |
20000mm |
|
Z軸快速移動速率 |
15000mm |
|
切削進給速率 |
1-10000mm/min |
⑥精度
|
定位精度 |
±0.01mm |
|
重復定位精度 |
±0.005/300mm |
2）CNC控制系統
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準與網線通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工（依系統不同有差異）。
3）華大電機X/Y/Z軸交流伺服電機（扭矩N.m 7.5）
4）冷卻系統
水箱容積： 140L
冷卻泵功率： 180W
冷卻泵流量： 92L/min
額定揚程： 10m
5）氣源
使用氣壓： 0.6MPa
6）機床外形尺寸及重量
機床外形尺寸（縱深×左右×高）: 2150×2000×2250mm
機床約重: 3000Kg
7）標準配置
主軸單元8000rpm
數控系統：GSK-980MDi；
主軸伺服電機：最高轉速7000rpm，功率5.5/7.5Kw，扭矩35Nm；
三軸進給電機： X/Y 130ST-M075D，扭矩7.5N.m（1.88kw）Z 130ST-M075DZ，扭矩7.5N.m（1.88kw）軸帶失電制動器；
臺灣直線滾動導軌；
剛性攻絲；
移動手脈；
集中自動油潤滑；
Z軸配重系統；
外置冷卻系統及水箱；
氣冷
簡易油水分離裝置；
全防護鈑金護罩及導軌護罩；
調整墊鐵套；
管狀工作燈、警示燈；
7、機械設備
1）機器人抓手，機器人手爪均采用氣動
2）上料輸送線
3）成品裝配盤
8、安全設備，三色指示燈1個安全圍欄1套
四、學習和操作內容
1、硬件的安裝與調試
a、工業機器人底座的安裝與調試技術
b、工業機器人安裝與調試技術
c、工業機器人夾具（裝配）安裝與調試技術
d、工業機器人夾具（平面軌跡）安裝與調試技術
e、工機器人夾具（垂直軌跡）安裝與調試技術
2、電氣安裝與調試
a、工業機器人本體與控制器之間的電氣連接與調試技術
b、工業機器控制器和控制柜之間電氣連接與調試技術
c、工業機器人夾具（裝配）電氣連接與調試技術
3、編程調試和應用
a、工業機器人編程調試軟件的安裝
b、工業機器人通過示教器對工業機器人的運作過程調試
c、通過計算機軟件對工業機器人的運作過程調試
d、通過I/0板對機器人運作的控制
e、機器人控制數據庫的建立和應用
f、工業機器人裝配運行的編寫
g、可編程控制器程序的編寫和設計
4、設備的維護和保養
a、能夠按照機器人操作規程對機器人進行安全檢查
b、根據系統的異常，機械故障進行簡單的維修和保養
c、工業機器人的日、周、月檢查與維護
|
