2023年11月26日

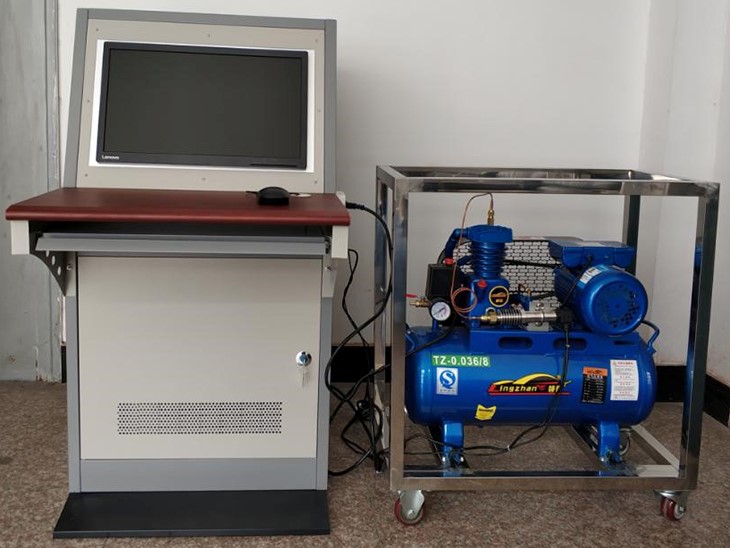

SB-701壓氣機性能實驗臺
一、主要技術指標：
1、活塞式壓縮機：實驗采用的壓氣機型號為Z-0.036/7，氣缸直徑D=5.1cm，活塞行程L=3.8cm，綜合余隙距離XC
=0.25cm，轉速n=1220r/min；電機參數：額定功率0.75kW，額定電壓220V，額定電流6.1A，轉速2880r/min；保險絲管：10A
2、噴嘴排氣量測試裝置：0-0.8 m3/min。
3、高溫壓力變送器：－0.1-1.0 MPa，4-20mA，24V
4、轉速傳感器：12N4B
5、數據采集卡：12 位AD，16CH，10?s，8
路/單端共地 16
路的模擬輸入通道。 A/D 輸入信號范圍：
±10V|, ±5V, ±2.5V, ±1.25V,±0.625V, 0~10V, 0~5V, 0~2.5V, 0~1.25V,
0~0.625V。
6、總線： 32 位
PCI 總線，支持 PCI2.2 協議，即插即用。
7、 PCI 芯片：
FPGA 接口芯片設計。
8、 AD 通道數：
16 通道單端， 8 通道差分輸入。
9、 轉換方式： 支持軟件查詢方式、中斷方式，外觸發方式。
10、 緩存： 4K 深度的
FIFO 緩存。
11、 計數、定時： 3 個獨立的
24 位計數/定時器，信號與 TTL
電平兼容
12、 DA 輸出：
4 個獨立的 12 位數字/模擬量輸出通道
13、 開關量： 16
路開關量輸入通道輸入電平與 TTL 兼容、 16
路輸出開關量輸出通道電平與TTL 兼容。
14、 接口轉換箱：PS-2
15、 工控機、顯示器：內存4G，硬盤容量1TB,20″液晶
16、實驗軟件：V1.0
二、用途：
掌握用微機采集數據和處理數據，測試指示功、指示功率、壓縮指數、和容積效率等基本操作方法。通過CPU對采集的數據進行實時顯示、分析處理、自動生成表格、數據曲線、歷史數據記錄、配備系統運行動態顯示功能；
三、主要配置
|
序號 |
名稱 |
規格及型號 |
數量 |
|
1 |
壓氣機 |
活塞式 |
1套 |
|
2 |
計算機 |
|
1套 |
|
3 |
采集卡 |
KPCI-1811L |
1套 |
|
4 |
壓力傳感器 |
不銹鋼 |
1套 |
|
5 |
轉速傳感器 |
TL－12N4B |
1套 |
|
6 |
霍爾元件 |
|
1套 |
|
7 |
軟件操作程序 |
|
1套 |
|
8 |
實驗指導手冊 |
|
1套 |
|
